PoE分离线-PD3006系列
产品概述
PD3006分离线是本公司精心打造的PoE分离线，符合IEEE 802.3af标准，可为15.4W以下的网络终端提供直流12V供电，传输带宽为10/100M。
》PD3006分离线将通过网线传输的电力与数据信号分离，与符合IEEE 802.3af标准的供电设备（如PoE供电交换机、PoE集中供电器、PoE供电收发器等）配套使用，可为不支持PoE的网络设备同时提供数据与电源。PD3006分离线可输出12V电压，配合供电设备使用，可灵活拓展家用网络、办公室网络，而无需受电力线布局限制。

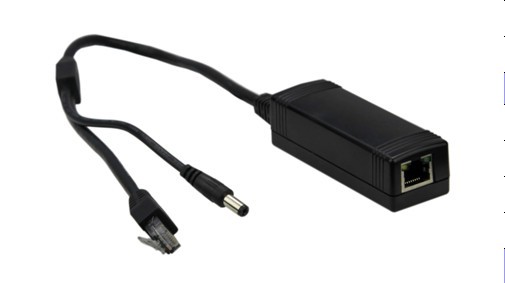

产品外观图

产品特点
 支持IEEE 802.3af以太网供电标准
◆支持10/100M数据传输
◆12V直流电压，适应各种小型网络设备
◆电路隔离保护，有效保护用电设备
◆高品质设计，有效的保证了设备工作的稳定可靠
适用环境
◆城市智能交通监控系统（ITS）、平安城市、无线城市
◆高速公路监控系统、电子道路监控、抓拍系统
◆大型厂矿企业安防监控系统、网络多功能系统
◆远程多媒体教学/ 校园监控、电视会议系统
◆楼宇对讲、无线通信 、视频监控
技术参数
PoE 特性  支持IEEE802.3af供电标准（15.4W）
供电方式  支持1/2(+),3/6(-);4/5(+),7/8(-)供电方式
PoE输入电压  44-57V
DC座电压输出  12V
DC座电流输出  1.25A（MAX）
PD3006系列分离线主要技术规范表：
产品名称 POE分离线PD3006系列
产品型号 PD3006、PD3006-at
PD3006系列接口 输入：一个输入RJ45接口
输出：一个输出RJ45接口和一个DC输出接口
数据传输速率：10/100Mbps；10/100/1000Mbps
最大传输距离：100米
基本功能 符合IEEE 802.3af/IEEE802.3at标准的供电设备（PSE）要求
最大传输距离100米
12VDC输出
即插即用，无需配置
平均无故障时间 （MTBF）： 190,000小时（大约21年）
网络协议和标准兼容 IEEE 802.3i 10BASET
IEEE 802.3u 100BASETX
IEEE 802.3x Flow Control
IEEE 802.1af DTE Power via MDI
IEEE 802.3af /IEEE802.3at
LEDs指示灯 POE输入指示灯
PD输出指示灯
物理规格 尺寸：80 x 76 x 25毫米
重量：0.14kg
环境规范 工作温度：0°～ 55°C
存放温度：-20°～ 75°C
工作湿度：10%～90%，无冷凝
存放湿度：10%～95%，无冷凝
工作高度：海拔3000米（10,000ft）
存储高度：海拔3000米（10,000ft）
辐射 CE mark, commercial
FCC Part 15 Class B
VCCI Class B
EN 55022 （CISPR 22）， Class B
安全 CE Mark ,commercial
CE/LVD EN60950
保修 1年质保
包装内容 POE分离线
安装指南
保修/用户支持信息卡

产品型号描述：
产品型号 型号描述
PD3606 PoE 分离线，PD, IEEE802.3af 5V/12V,15.4W,支持10/100M
PD3006-at PoE 分离线，PD, IEEE802.3at 5V/12V,25.5W,支持10/100M

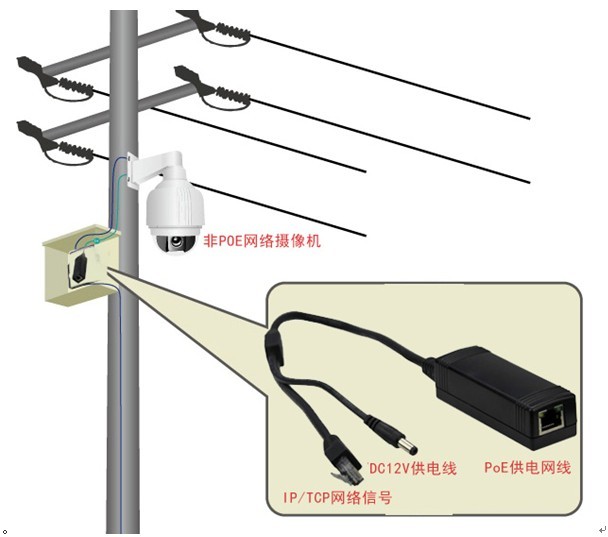

典型应用

PD3006系列分离线与供电设备或POE分离线配套使用，可以在缺乏电源线或远离电源插座的网络环境中为AP、路由器、IP摄像头、IP电话等网络设备供电。
